Как правильно организовать электропроводку — пособие для чайников

Открытая электропроводка в небольшом дачном домике – дело далеко не космической сложности. С ним может справиться любой, кто мало-мальски знаком с электричеством. Главное, чтобы электрики сделали ввод и установили прибор учета.

Но прежде чем отправляться в ближайший торговый центр за материалами и инструментом, необходимо оговорить несколько жизненно важных моментов.

Во-первых. Определите «фазу». Проще всего это сделать отверткой-пробником с неоновой лампой: если лампа светится при прикосновении отвертки к проводу, это «фаза». Нужно сразу обозначить этот провод красной изолентой и не в коем случае не прикасаться к нему, когда он под напряжением – это может быть смертельно.

Во-вторых. При работе с электричеством понадобится резиновая обувь, причем чем толще, тем лучше. Нельзя стоять на голой земле – нужно подложить под ноги диэлектрик, например доску или резиновый коврик. Нельзя касаться открытыми частями тела металлических предметов, особенно вкопанных в землю – можно получить серьёзный удар током.

В-третьих. Только «фазный» провод должен подключаться в разрыв выключателя. В этом случае электропроводка будет безопасной. Очень желательно соблюдать цветовую маркировку провода – «фаза» должна всегда оставаться красной. Если красной жилы у выбранного провода нет, под «фазу» выбирается любой цвет кроме желто-зеленого (это, как правило, заземление) и голубого (это «ноль»).

Идеальный вариант электропроводки для дачи – проводка открытого типа. Она проста в монтаже и отличается высокой ремонтопригодностью. К тому же ее можно в любой момент модернизировать.

Проектирование проводится следующим образом: карандашом отмечают места расположения розеток, выключателей, потолочных и настенных светильников, стараясь учесть все нюансы, такие как расстановка мебели и ее габариты, направление открывания дверей, привычное расположение бытовых электроприборов. Проводка должна быть максимально удобной.

Далее размечают положение будущих кабель-каналов. Провод от счетчика с защитными автоматическими выключателями отмечают прямой линией по верху стены на небольшом расстоянии от потолка. Над каждой розеткой или выключателем, строго по вертикали, размечают место под распределительную коробку. Исключение – последняя розетка в цепи. Все элементы проводки соединяются только прямыми линиями и только под прямым углом.

Такой «чертеж» дает наглядное понимание о количестве материалов, которые потребуются. К тому же так проще прикинуть на месте, что и где будет располагаться, продумать каждую мелочь.

Сечение основного провода выбирают в пределах от 2,5 до 6 квадратных миллиметров в зависимости от количества бытовой техники и ее мощности. Сечение «розеточного» провода, которым будут делаться отводы, можно для простоты разделить на две группы. На осветительные приборы – 1,5 квадратных миллиметра, на розетки – 2,5.

Розетки и выключатели следует выбирать с высокой степенью защищенности от влаги и пыли (IP 34 и выше). Они должны быть механически прочными и выдерживать большой ток. Можем посоветовать приобрести данные изделия от известной фирмы Legrand.

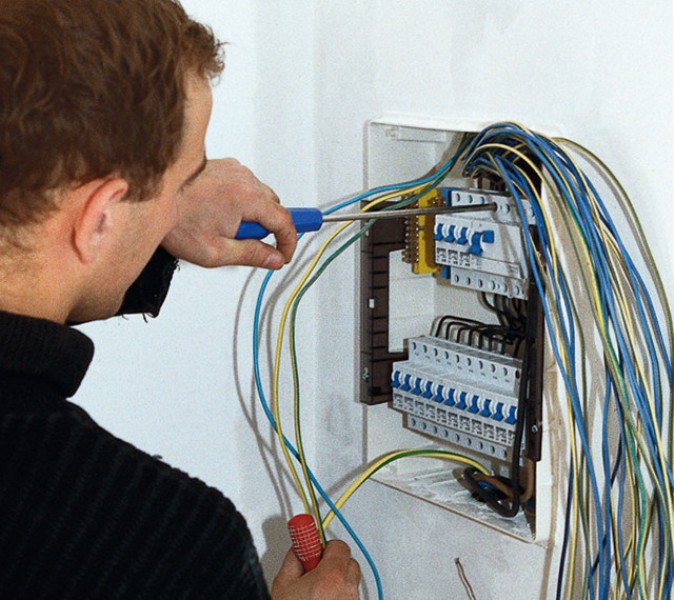

Монтируется открытая электропроводка просто. Сначала в отмеченных местах прикрепляются распределительные коробки, выключатели, розетки, осветительные приборы. С них снимаются крышки, внешние корпуса, сальники. Вторым этапом крепится кабель-канал. Затем внутри него прокладывается провод. Важно помнить, что подключать проводку к «автоматам» нужно лишь на последнем этапе, когда уже все собрано и проверено.

Соединяют провода скруткой. Она должна быть достаточно длинной, около двух сантиметров, и как можно более тугой. Лучше всего пропаять соединение оловом. Скрутки внутри коробок изолируют в обязательном порядке. Концы проводов в клеммах розеток и выключателей затягивают винтами как можно крепче – плохой контакт здесь может стать причиной пожара, а потому недопустим.

После того, как проводка собрана, ее нужно проверить на замыкание. Для этого к проводам, которые будут подключаться к «автоматам», присоединяют щупы авометра, включенного в режим проверки диодов или «прозвона» цепей. Если прибор молчит и показывает бесконечно большое сопротивление, все собрано верно. Эту проверку можно провести и при помощи батарейки и лампочки, собрав простейшую контрольную цепь.

Только убедившись, что проводка нигде не замыкает, ее подключают к предварительно выключенным «автоматам». Перед первым включением не лишне еще раз убедиться, что «фаза» и «ноль» находятся на своих местах.
